HX400
- 가반중량400kg
- 최대동작범위2573mm
- 반복정밀도±0.08
- 적용제어기Hi6-N80(HK), Hi5a-S80

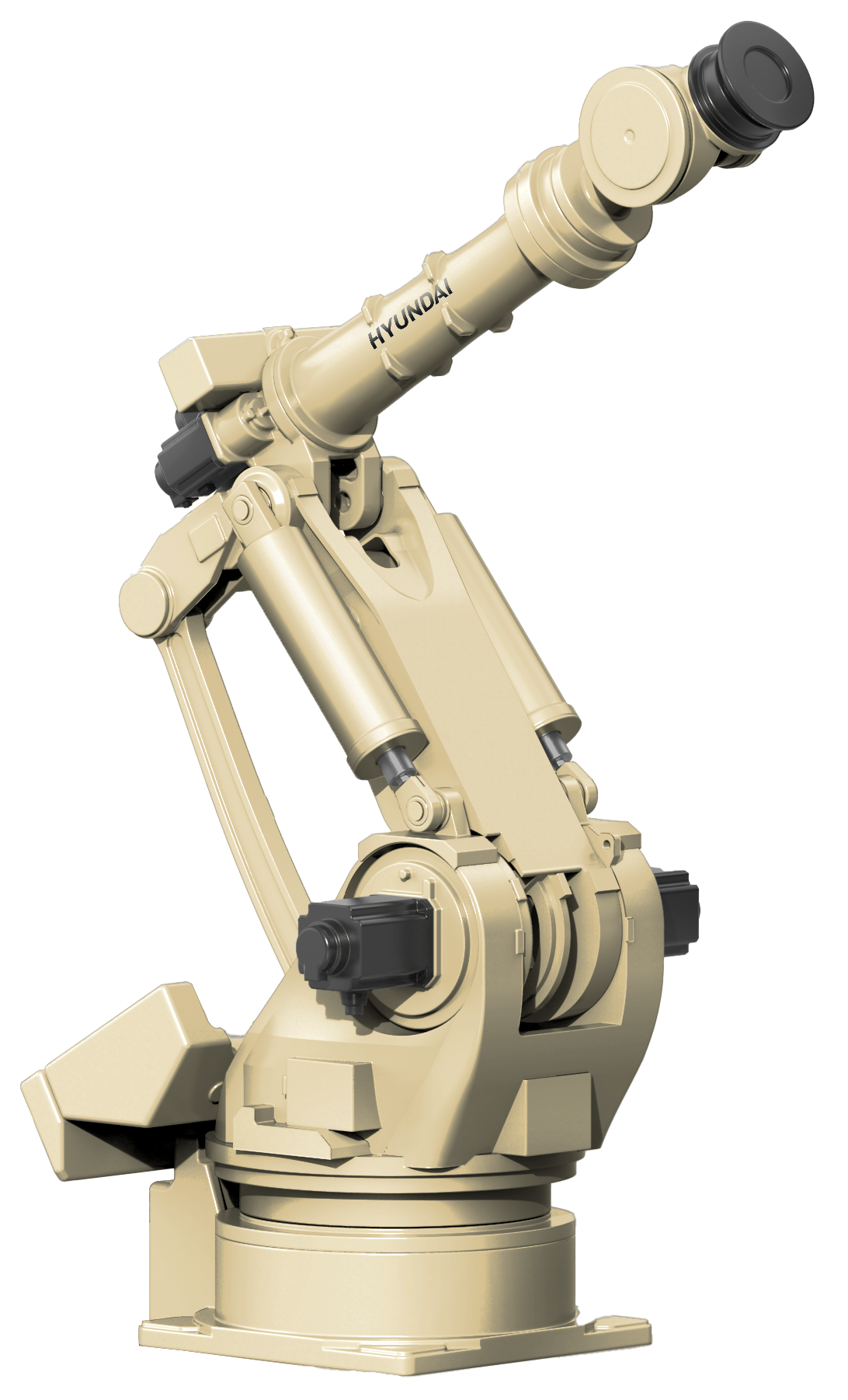

대형 로봇, HX400
HD현대로보틱스의 HX400 모델은 우수한 고하중 처리 능력과 정밀한 작업 수행 능력으로 크게 사랑받는 모델입니다.
또한, 안정성과 내구성이 보장되는 HD현대로보틱스가 자랑하는 고가반하중 산업용로봇입니다.
HX400만의 차별점
강력한 서보모터와 내구성 높은 구조로 설계되어 고하중 작업에 특화, 무거운 물체를 안전하고 정확하게 이동 및 조작할 수 있습니다.
과부하 방지 설계 및 충돌 방지 시스템을 통해 안정성이 높으며 정밀한 위치 제어가 가능합니다.
작업 반경이 길어 넓은 작업 공간을 커버할 수 있어, 작업장 내에서 여러 작업 구역을 하나의 로봇으로 처리할 수 있습니다.
고강도 재질과 내구성 높은 부품으로 제작되어 장기간 안정적으로 사용가능하며 험한 산업환경에서도 우수한 성능을 유지합니다.
Payload
Max Speed
Reach
Repeatability
HX400의 세부 스펙을 확인해보세요
| Structure | Articulated | Articulated |
| Degree of Freedom | 6 | |
| Drive Method | MethodAC Servo | AC Servo |
Max. Motion Range
| Main Axes | Swivel Horizontal Vertical |
±180 ˚/s +165 ~ +15 60 ~ -70 |
| Wrist Axes |
R2 B(Bending) R1(Twisting) |
±360 kgf.m ±120 kgf.m ±360 kgf.m |
Max. Speed
| Main Axes |
Swivel Horizontal Vertical |
85 85 85 |
| Wrist Axes |
R2 B(Bending) R1(Twisting) |
100 kgf.m 100 kgf.m 160 kgf.m |
| Payload | 400 kg |
Allowable Torque
| Wrist Axes |
R2 B(Bending) R1(Twisting) |
200 kgf.m 200 kgf.m 84 kgf.m |
| Repeatability | ±0.08 mm | |
| Ambient temperature | 0 ~ 45 ℃ | |
| Body Weight | 2700 kg | |
| Installation method | Floor |
HX400에 관한 모든 정보를 살펴보세요
-
HX400 3D Model
-
HX400 CAD File
-
HX400 SpecSheet
-
HX400 Technical Spec
-
210701_로봇 본체 보수 설명 (HX300,HX300L,HX400,HX500)
-
CE_[Hi6-S50, Hi5a-S80] HH130SL, HH150L, HS220S, HS200L, HS260, HH300, HX300L, HX400, HX400L, HX400S, HX500, HX500L, HX500S, HX600
-
KCs_[Hi5a]HX400
-
CE,EMC_[Hi6-N80] HH130SL, HH150L, HS220S, HS200L, HS260, HH300, HX300L, HX400, HX400L, HX400S, HX500, HX500L, HX500S, HX600
-
CE,MD_ [Hi6-N80] HH130SL, HH150L, HS220S, HS200L, HS260, HH300, HX300L, HX400, HX400L, HX400S, HX500, HX500L, HX500S, HX600
-
NRTL_[Hi6-N80] HH130SL, HH150L, HS220S, HS200L, HS260, HH300, HX300L, HX400, HX400L, HX400S, HX500, HX500L, HX500S, HX600
-
KCs_[Hi6]HX400
